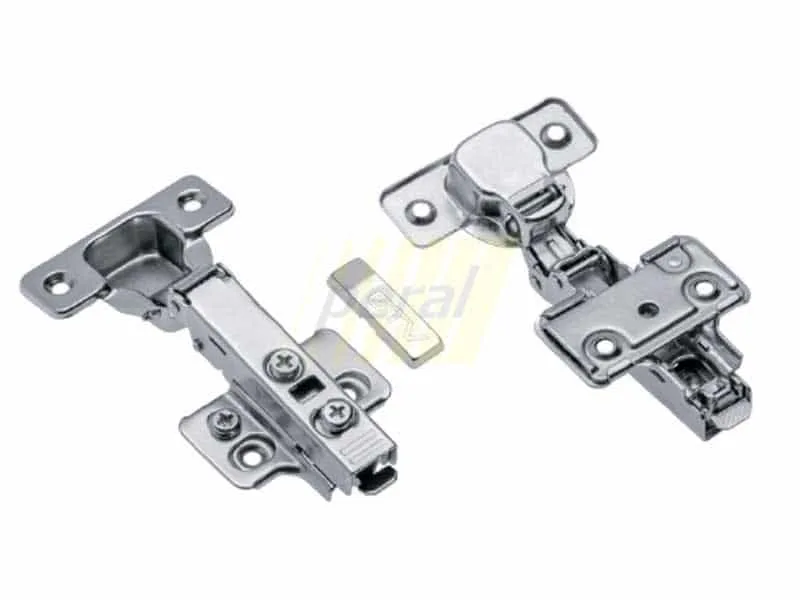

Петля мебельная GTV Solid Plus 3D с доводчиком, планка H=0

Петли мебельные GTV SOLID PLUS 3D — гидравлические петли с доводчиком и чашкой Ø 35 мм для плитных фасадов толщиной 16–18 мм. В семействе три типа накладывания с планкой H = 0: накладная ZM-DCHC09-3DBEO, полунакладная ZM-DCHC08-3DBEO и внутренняя ZM-DCHC07-3DBEO.

Присадка в фасаде одинаковая для всех трёх: чашка под фрезу 35 мм, глубина гнезда 12 мм, два отверстия Ø 5 мм с межосевым расстоянием 45 мм и смещением 9,5 мм от оси чашки. Подходит универсальный шаблон GTV ZM-SZABLON-ZAW.

Разница между вариантами — в разметке планки на корпусе: для накладной и полунакладной расстояние от края A = 37 мм, для внутренней — 37 мм плюс толщина фасада. Планка крестообразная, крепится обычными шурупами.

Регулировка: ±2 мм по ширине, ±1,5 мм по высоте и ±1,5 мм по глубине, причём высоту и глубину задают эксцентрики, без перетягивания крепёжных шурупов. Плечо снимается с планки без инструмента благодаря clip-on.

В комплекте петля, планка H = 0 и заглушка плеча; шурупы и евровинты не входят — те же петли в исполнении …-3DZEO идут с двумя евровинтами. Материал — сталь, покрытие никелевое; петли соответствуют норме EN 15570, GTV выдаёт декларацию соответствия.
